Актуатор направляющей ленты SE-150S/200S/300S/75S/50S
SE-150S/200S/300S/75S/50S Актуатор направляющей ленты — это линейка электромеханических приводов, предназначенных для автоматического выравнивания полотна материала (например, бумаги, пластиковой пленки, металлической фольги или ткани) в процессе производства.
Это ключевой компонент системы направляющих полотна, который обеспечивает корректировку бокового положения материала в реальном времени.
Назначение: Точное выравнивание движущегося полотна для предотвращения перекосов, смещений и повреждения материала, что критически важно для качества продукции и бесперебойности производственного процесса.

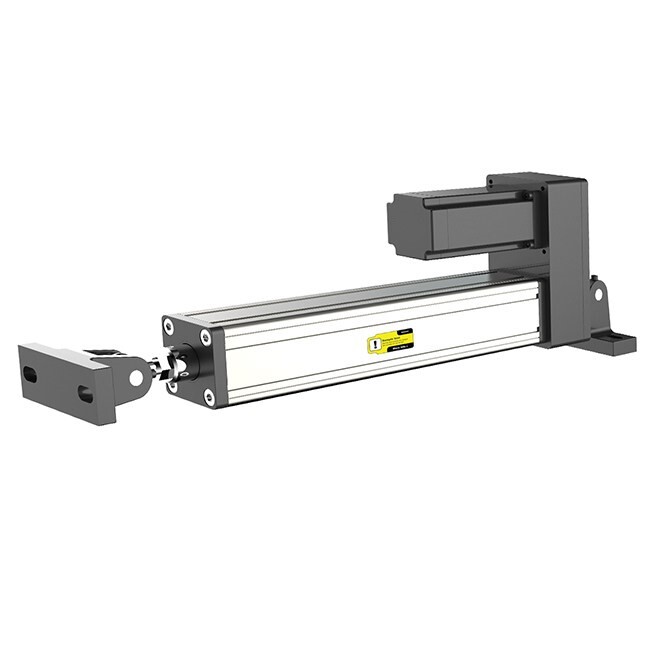

Актуатор направляющей ленты SE-150S/200S/300S/75S/50S
• Шаговый двигатель без угольных щеток
• Абсолютная надежность и длительный срок службы, что обеспечивает длительный срок службы без необходимости технического обслуживания
• Отображение положения винта в режиме реального времени без использования центральных возвратных выключателей.
• Большой зазор и долговечность, благодаря чему привод не имеет люфта.
• Левый и правый концевые выключатели с внешней регулировкой
• Оснащен 1000-строчным инкрементным энкодером, что увеличивает скорость перемещения и повышает точность

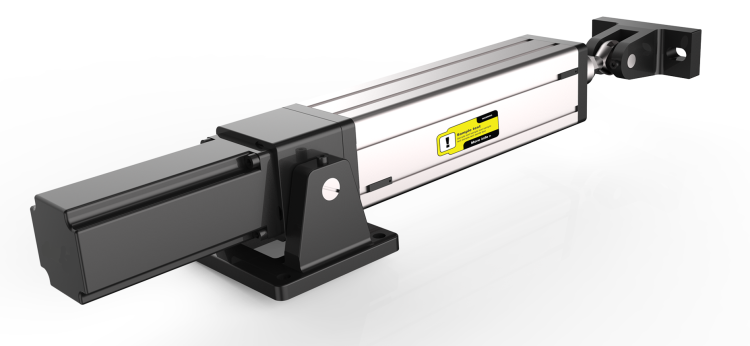

Принцип действия
Привод получает сигналы от датчиков, которые отслеживают положение кромки или центра полотна. На основе этих данных он мгновенно и точно перемещает направляющий ролик или другой элемент, чтобы скорректировать траекторию движения материала.

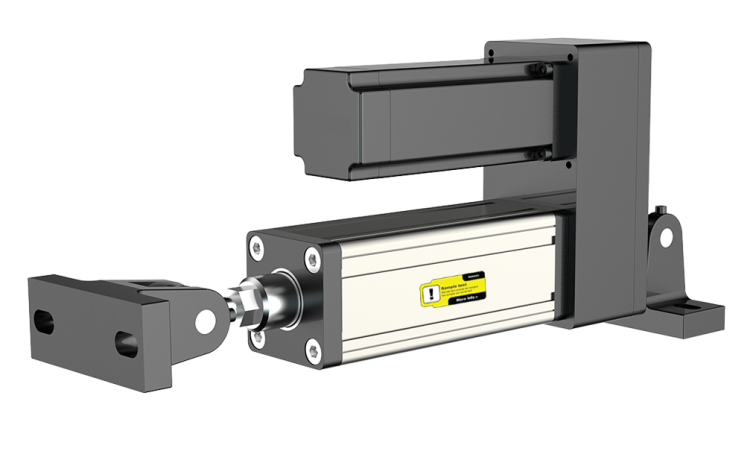

Ключевые особенности моделей SE Series
- Высокая точность: Позиционирование с точностью до ±0.1 мм.
- Надежные компоненты: Используется импортный шаговый или серводвигатель и шарико-винтовая передача, что обеспечивает долгий срок службы без технического обслуживания.
- Гибкая настройка: Оборудование можно настроить по типу мотора, ходу, способу монтажа и скорости отклика под конкретные задачи.
- Безопасность: Оснащены внешне регулируемыми концевыми выключателями для ограничения хода.
Приводы направляющих полотна оснащены шаговым двигателем и шлифовальным шарико-винтовым механизмом, что обеспечивает бесперебойную работу в течение всего срока службы. Привод может быть настроен на различные двигатели, ходы, способы установки и скорости срабатывания в соответствии с различными требованиями. Оснащенный левым и правым концевыми выключателями с внешней регулировкой, этот привод значительно повышает точность и скорость перемещения.
В модели привода используются серводвигатель и шлифовальный шарико-винтовой механизм в сочетании с инкрементным энкодером с разрешением 1000 линий, что одновременно повышает скорость и точность перемещения. Он обеспечивает обратную связь по положению в режиме реального времени с помощью переключателя возврата в центр и может определять механический ход одним нажатием кнопки.
Технические данные привода направления полотна
| Номинальный ход регулировки | См. таблицу ниже. | |
| Номинальное усилие | См. таблицу ниже. | |
| Номинальная скорость регулировки | 0–40 мм/с (1000) 0–30 мм/с (2000) 0–15 мм/с (3000) 0–10 мм/с (5000) |
|
| Точность | <±0,1 мм (зависит от материала) | |
| Частота погрешности | Максимум 4 Гц | |
| Номинальное рабочее напряжение | 24 В постоянного тока | |
| Номинальный диапазон | 20–30 В постоянного тока | |
| Номинальный ток | 4,5 А | |
| Температура окружающей среды | 0 ~ +55 ℃ | |
| Масса | См. таблицу ниже. | |
| Степень защиты | IP 54 | |

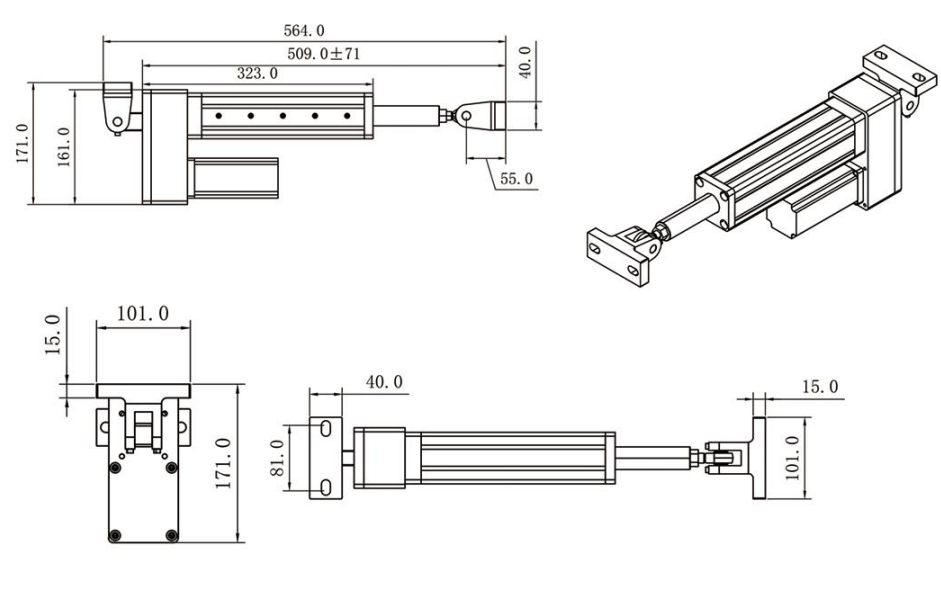

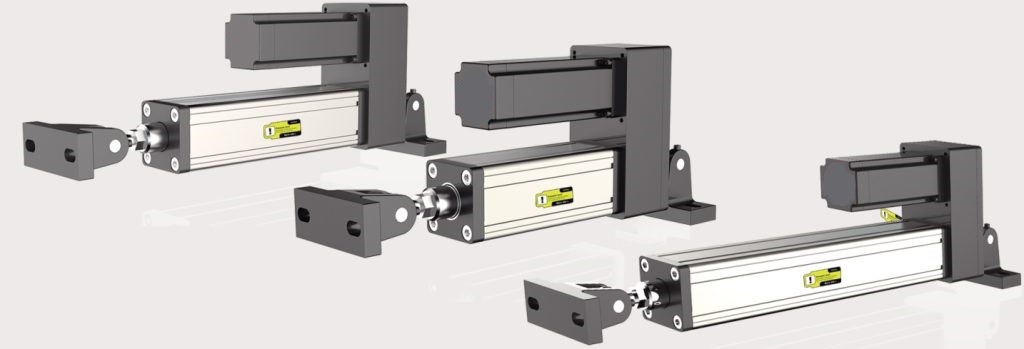

Размерные параметры привода направления полотна
| Номер модели | SE-50S-1T | SE-50S-2T | SE-75S-1T | SE-75S-2T | SE-150S-1T | SE-150S-2T | SE-150S-5T | SE-200S-2T | SE-300S-2T | SE-300S-4T |
| Толщина поршня | 50мм | 50мм | 75мм | 75мм | 50мм | 150мм | 150мм | 200мм | 300мм | 300мм |
| Номинальная тяга | 1000Н | 2000Н | 1000Н | 2000Н | 1000Н | 2000Н | 5000Н | 2000Н | 2000Н | 4000Н |
| Масса | 4.65кг | 4.77кг | 4.57кг | 4.99кг | 5.32кг | 5.62кг | 6.42кг | 5.94кг | 6.7кг | 6.97кг |
Это оборудование применяется в различных отраслях промышленности, где используется рулонный материал: полиграфия, производство упаковки, переработка пластиковых пленок, нетканых материалов и других.
При выборе конкретной модели ориентируйтесь на следующие параметры вашего производства:
- Номинальное усилие: Зависит от веса направляющей конструкции и роликов, а также трения в системе.
- Ход: Необходимый диапазон перемещения для корректировки.
- Скорость линии: Модели имеют разную номинальную скорость корректировки (например, 0-40 мм/с).
