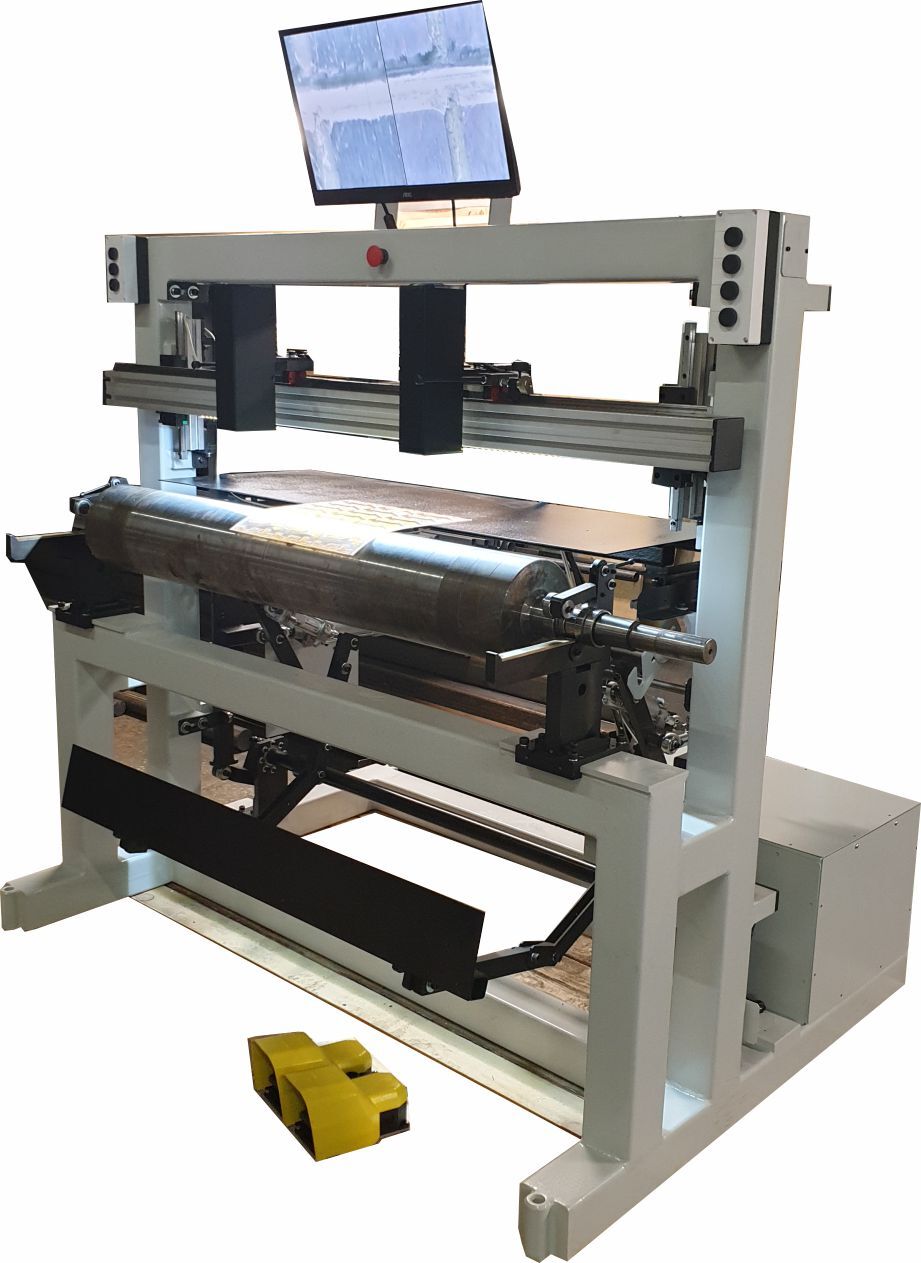

Установка для монтажа полимерных форм УТН-3. Напольное исполнение для валов с шейками










  - Для повышения качества флексопечати
    - Минимизация человеческого фактора
    - Сокращения времени на запуск
    - Уменьшения количества брака
    - Увеличения производительности при
      монтаже в несколько ручьев




  - Увеличение 4x5 мм на экран 23 ``
  - Точность позиционирования 0,01 мм
  - Вспомогательные столы
  - Электронная линейка
  - Лазерная подсветка меток
  - Возможность совместить несколько типов валов/гильз в одной установке
  - Полуавтоматическая прикатка формы и ленты
  - Позиционирование вращения вала/гильзы
  - Полу автоматическое управление
  - Гибкость и индивидуальный подход в изготовлении


  Конструкция обеспечивает:

Монтаж печатной флексоформы с вышеуказанной повторяемой точностью.
Возможность монтажа форм не только по специальным меткам (перекрестие, микроточки), но и по элементам печати.
Монтаж липкой ленты быстро и точно.

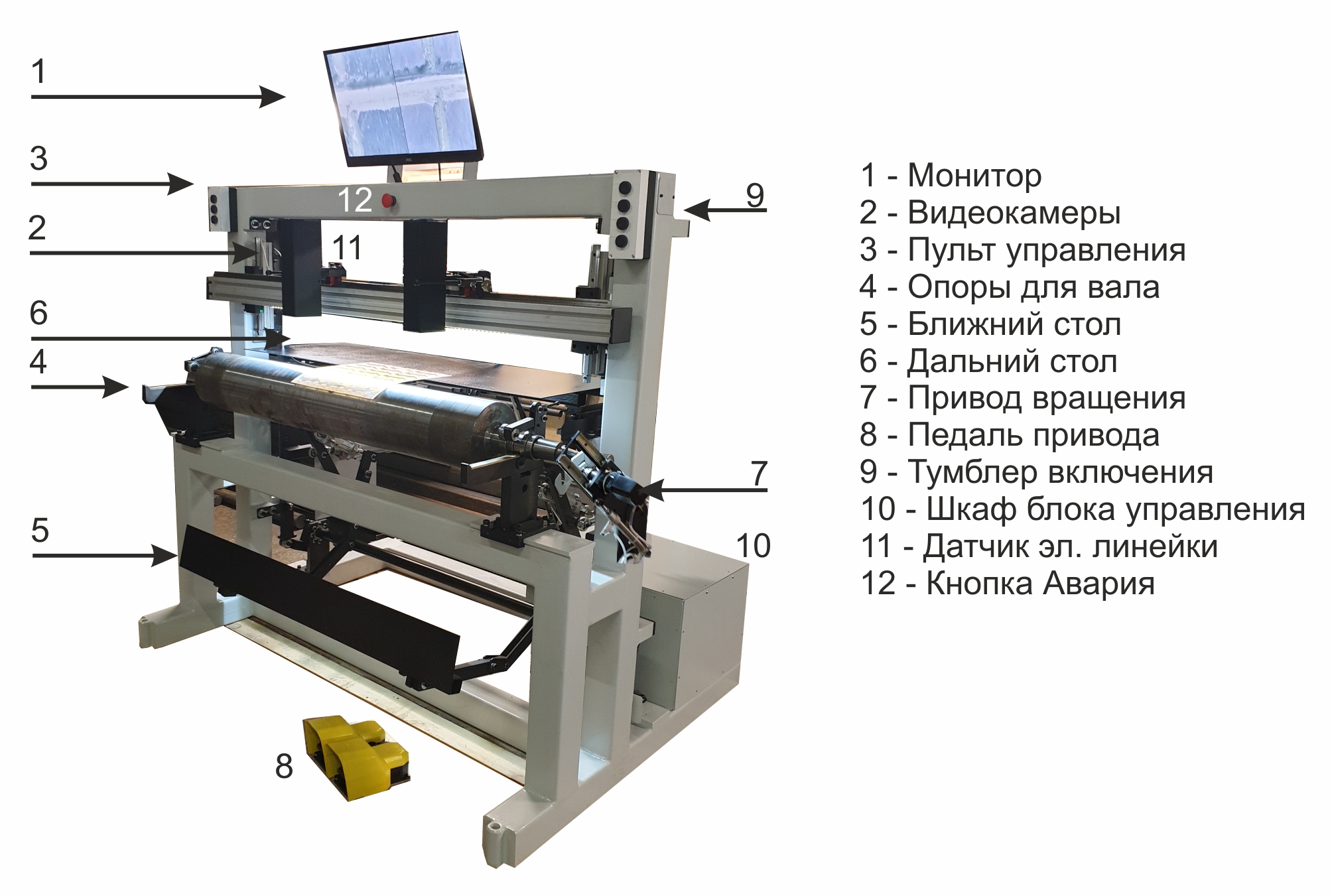

Принцип работы

Формный устанавливается на опоры, фиксируется.  При изменении диаметра вала оптическая система поднимается/опускается под фокусное расстояние камер кнопками с пульта. Печатная форма позиционируется вспомогательном столе (опция). Расстояние от края вала (или относительно другой формы) устанавливается с помощью электронной линейки (опция). Точное расположение формы соответствует совпадению перекрестия на экране дисплея с изображением микро точек. По достижению этого форма приводится в контакт с липкой лентой.

Базовая конфигурация

В системе установлены:

  • Доводчик камеры (для малых перемещений)
  • Кабель укладчик проводов (для подвижных узлов – камеры)
  • Фиксатор вала от проворота при монтаже
  • Оптическая система:

Видеокамера                2 х черно-белая AHD, 1/3”
Монитор                       1 х LCD 23» с оптическим крестом
Макрообъектив            увеличение оптическое, размер на мониторе 4х5 мм

Привод подъема/опускания при изменении диаметра вала/гильзы
Подъем опускание двигателем с пульта управления

Дополнительные опции:

  1. Вспомогательные подвижные столы. Для быстроты и удобства позиционирования печатной формы. Пневматический привод – управление с пульта. Отдельно ближний и дальний столы.

       2. Электронная линейка с цифровым выходом.  Необходима для точного позиционирования печатной формы от края/центра вала или относительно других форм при монтаже нескольких ручьев. Индикация значений на мониторе или на сенсорной панели (опция). Для одной камеры.

  1. Дополнительная камера с макрообъективом. Служит для удобства монтажа нескольких ручьев одновременно.
  1. Сенсорный пульт и ПО для управления установкой
    Программное управление:
  • ближний стол
  • дальний стол
  • электронная линейка
  • позиционирование вращения вала по программе
  • подъем/опускание оптической системы кнопками и автоматически по таблице
  • учет времени работы над заказом, память точек и схемы монтажа по заказам

    5. Привод вращения гильзонесущего вала, управление педаль, реверс, одна скорость. Позиционирование вращения, предустановка в ноль (относительно замка), заданный угол поворота. Для монтажа по ручьям со смещением, по программе.

    6. Прижимной вал для прикатки формы, управление пневмоцилиндрами кнопкой с пульта. Для полуавтоматической прикатки формы, управление ножной педалью вперед/назад.

    7. Позиционирование видеокамеры по программе (замена ручного позиционирования). Автоматическое позиционирование видеокамер по заданным координатам, прямое задание и работа по ручьям. Поддержка Smart GPS
