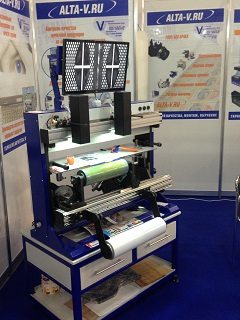

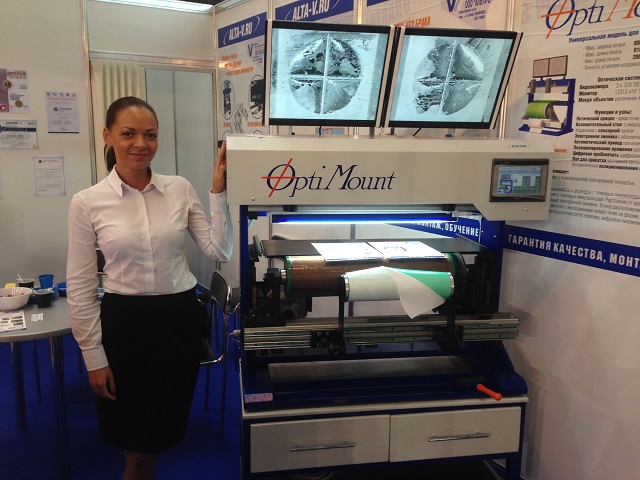

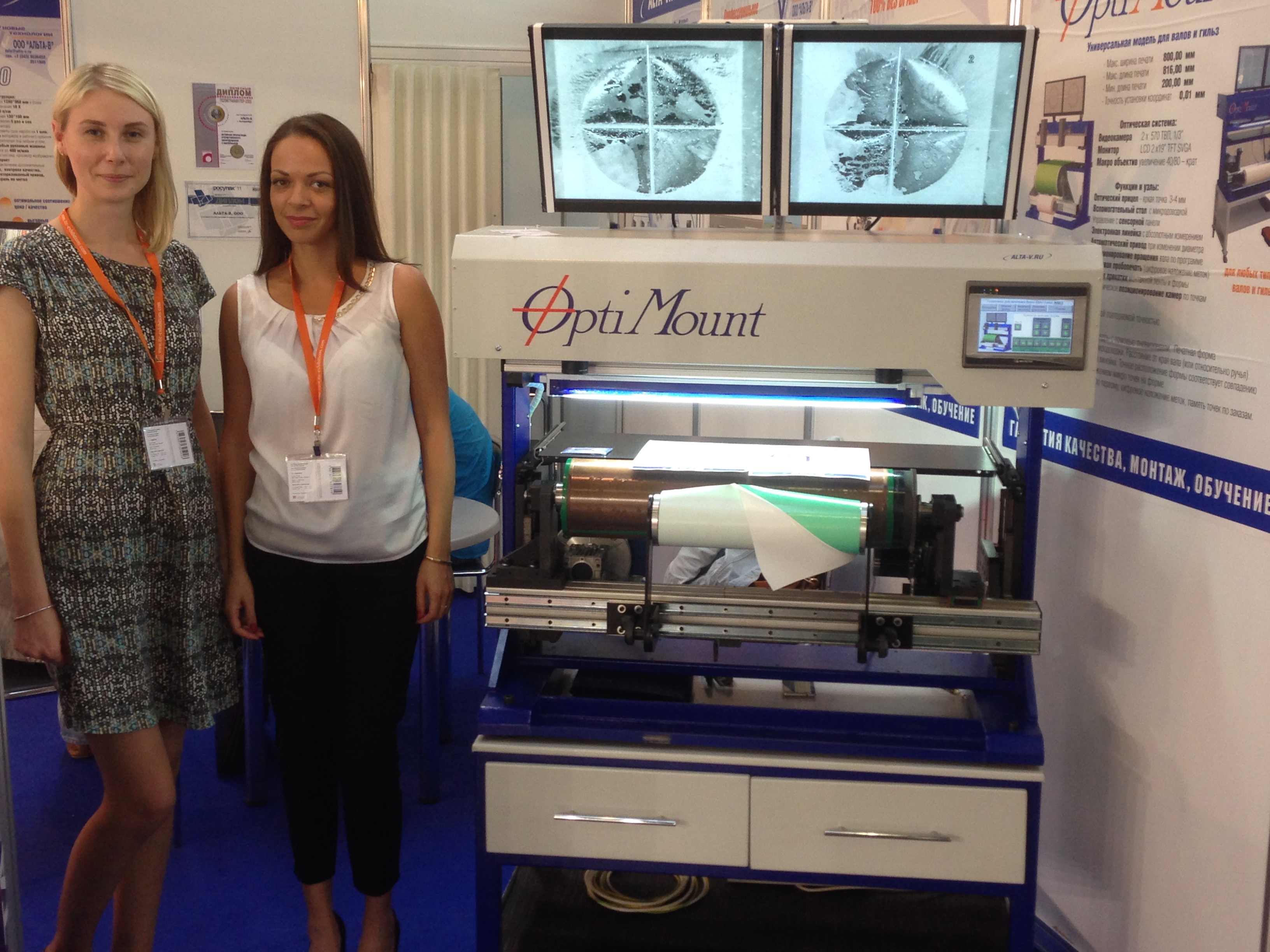

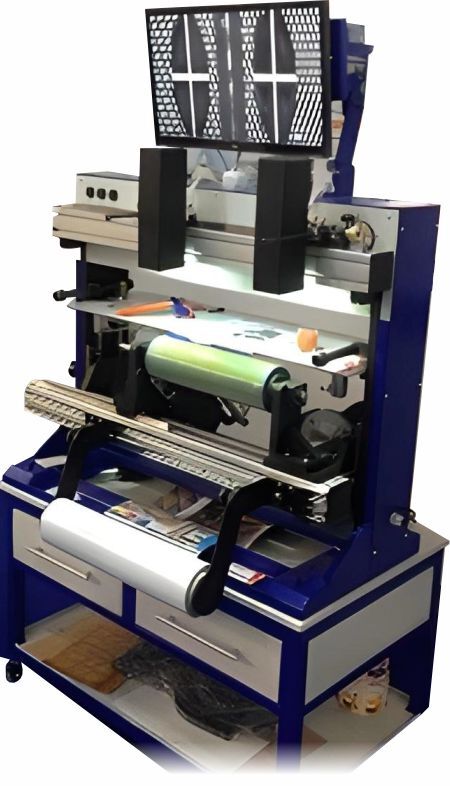

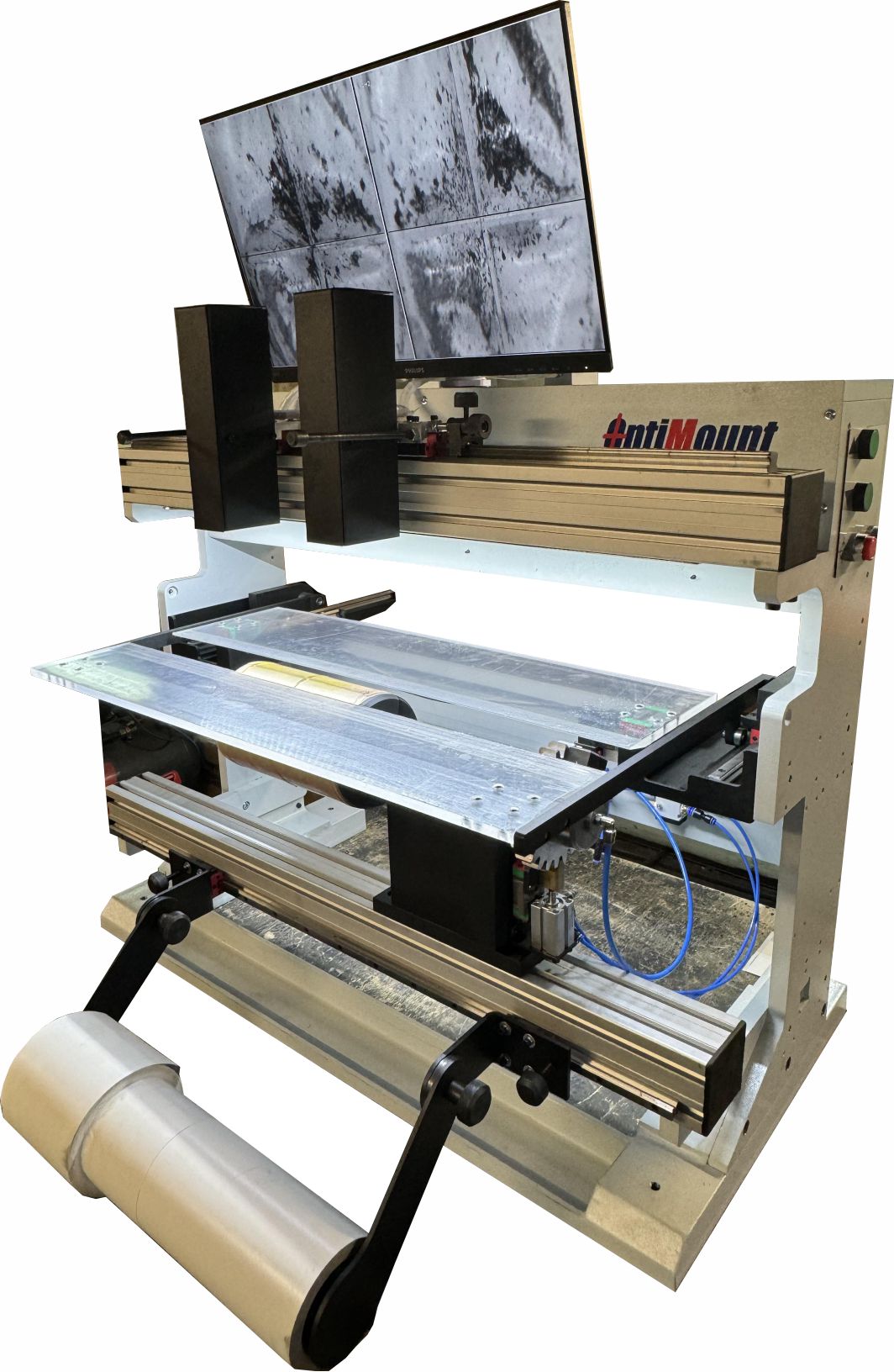

Установка для монтажа полимерных форм УТН-3, настольный вариант для ширины до 600 мм

    - Для повышения качества флексопечати
    - Минимизация человеческого фактора
    - Сокращения времени на запуск
    - Демонтаж и подрезка флексоформы
    - Уменьшения количества брака
    - Увеличения производительности при
      монтаже в несколько ручьев



- Увеличение 4x5 мм на экран 23 ``
  - Точность позиционирования 0,01 мм
  - Удобный стол
  - Электронная линейка
  - Лазерная подсветка меток
  - Возможность совместить несколько типов валов в одной установке
  - Позиционирование монтажной ленты
  - Полуавтоматическая прикатка формы и ленты
  - Позиционирование вращения вала/гильзы
  - Возможность полного автоматического управления
  - Гибкость и индивидуальный подход в изготовлении


  Конструкция обеспечивает:

Монтаж печатной флексоформы с вышеуказанной повторяемой точностью.
Возможность монтажа форм не только по специальным микрозасечкам(перекрестие, микроточки), но и по элементам печати.
Монтаж липкой ленты быстро и точно.

Принцип работы

Печатная форма позиционируется на формном валу/гильзе. Расстояние от края вала (или относительно другой формы)
устанавливается с помощью электронной линейки (опция).
Точное расположение формы соответствует совпадению перекрестия на экране дисплея с изображением микро засечек.
По достижению этого форма приводится в контакт с липкой лентой.
Благодаря большому увеличению макро объективов, можно убедиться в точности монтажа по всей форме,
поворачивая формный вал. Автоматическая проверка выбранных точек, цифровое наложение цветов с заданным допуском.
Управление с помощью сенсорной панели.

Дополнительные опции:

1. Полуавтоматическая прикатка флексоформы без контакта руками оператора

2. Подрезка монтажной ленты

3 . Вспомогательный подвижный стол. .Микродоводчик для точного позиционирования. Возможно автоматическое
позиционирование по меткам.

4. Оптический прицел - яркая точка d 3-4 мм
Для удобства поиска микро засечек (элементов по которым позиционируется печатная форма)

5. Электронная линейка – бесконтактное датчик, высокая точность и повторяемость

6. Пневмо зажим формного вала (ножная педаль) – для удобства установки/фиксации формного вала/гильзы в установку

7. Автоматическая установка под фокусное расстояние различных диаметров формных валов/гильз двигателем.
Для удобства и быстроты работы.

8. Позиционирование вращения вала для монтажа со смещением. Индикация угла поворота формного вала/гильзы
с фиксацией в необходимой точке. Возможность монтажа форм с любым шагом.

9. Автоматическая установка видеокамер и поворот вала/гильзы по заданным координатам с компьютера,
автоматическое позиционирование формы по любым элементам печати.

10. Возможность объединения обслуживания различных размеров валов/гильз
(несколько различных печатных машин) в одной установке.
