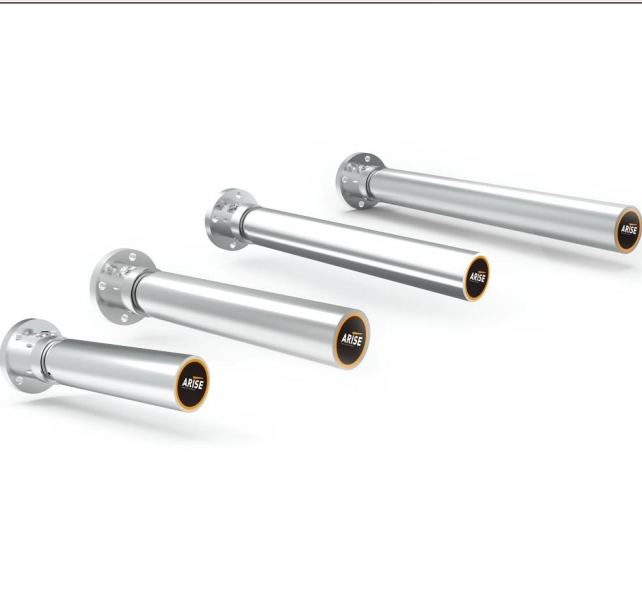

Консольный датчик натяжения LS600
Консольный датчик натяжения серии LS600 оснащен импортными полномостовыми тензорезисторами с высокой точностью и температурной компенсацией. Благодаря передовым методам обработки сигнала и температурной компенсации обеспечивается исключительная точность, минимальный температурный дрейф и превосходная линейность. Кроме того, датчик эффективно защищает от статического электричества и групповых импульсных помех, создаваемых преобразователями частоты. Функция ограничения перегрузки защищает датчик от повреждения при перегрузках. Кроме того, датчики натяжения могут быть оснащены роликами различной длины, например, 200 мм, 300 мм, 400 мм, 500 мм и т. д. Изготовление специальных моделей на заказ доступно по запросу.
Консольный датчик натяжения LS600
• Использование импортных мостовых тензорезисторов
• Высокая точность обнаружения
• Усовершенствованная обработка сигнала
• Методы температурной компенсации
• Отличная линейность
• Возможность настройки с роликами различной длины
Размерные параметры датчика натяжения консоли LS600
| Измерение натяжения | Ролик | |||||
| Тип | ØD (мм) | Минимальный NB (мм) |
Максимальный NB (мм) |
Номинальное измерительное усилие FN/на ролик(Н) | ||
| LS600 | 60 | 150 | 300 | 50 | 100 | 200 |
| LS600 | 80 | 200 | 400 | 100 | 200 | 400 |
| LS600 | 100 | 250 | 500 | 100 | 200 | 400 |
Поверхность ролика LS600
| Индекс поверхности | Поверхность | |
| 01 | Полировка Ra 3,2 (стандартная) | |
| 02 | Покрытие резиновой пробкой | |
| 03 | Тонкая пескоструйная обработка стеклянным наждаком, Ra 6,3, Твердый анодированный слой толщиной 30 мкм, 450 HV |
|
| 04 | Твердый анодированный оксидный слой, Ra 3,2, толщиной 30 мкм, 450 HV |

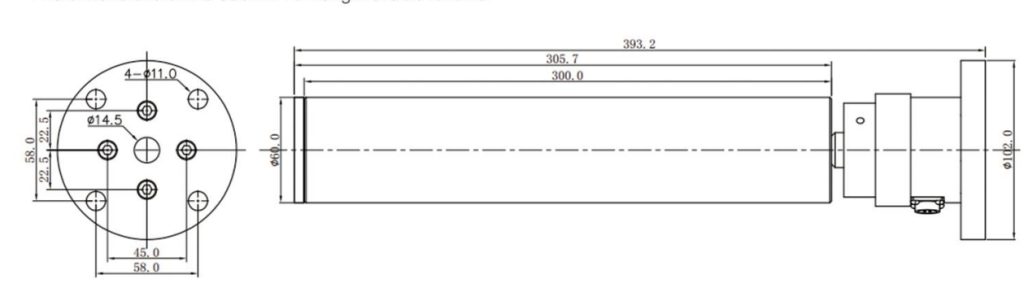

Размеры рулона длиной 300 мм следующие:
Датчики могут быть установлены разной длины и изготовлены по индивидуальному заказу, если требуются специальные модели.
Рамы роликов направляющих полотна необходимы для систем направляющих полотна, предназначенных для поддержки и направления движущегося материала по производственной линии. Рама роликов обеспечивает устойчивость и точное выравнивание, гарантируя, что полотно останется на заданном пути, минимизируя отклонения. Оснащенная стратегически расположенными роликами, рама взаимодействует с датчиками и исполнительными механизмами для регулировки в режиме реального времени, тем самым улучшая обработку материалов, повышая качество продукции и сокращая отходы в различных промышленных применениях.
