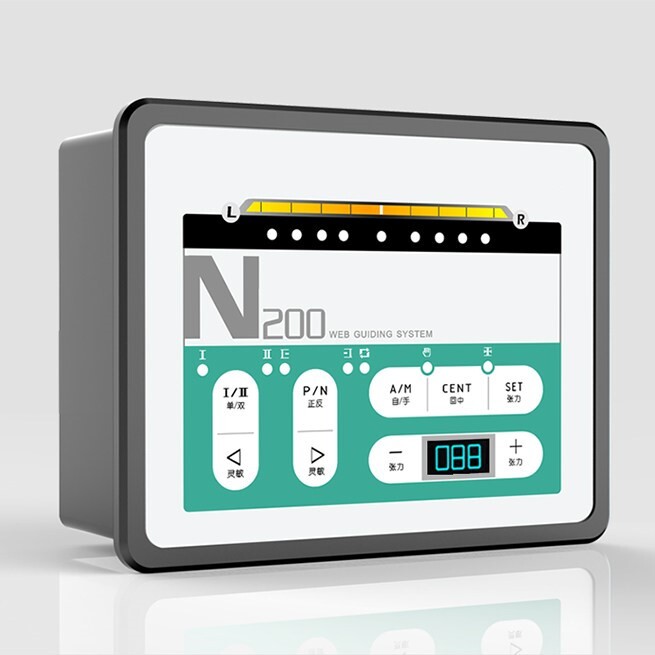

Контроллер направления полотна N200
Контроллер направления полотна N200 — это современная система автоматической юстировки движущихся полотен и материалов. Предназначен для точного контроля положения кромки или центра полотна в реальном времени. Обеспечивает стабильность производственного процесса, предотвращает смещения и уменьшает количество брака. Благодаря простой интеграции и надежной работе подходит для полиграфических, упаковочных и текстильных производств.
Контроллер направления полотна N200
Контроллер направления полотна N200 представляет собой профессиональное решение для автоматического поддержания положения полотна в промышленных линиях. Система обеспечивает непрерывный контроль и мгновенную коррекцию траектории движения материалов различного типа.
• Контроллер направления полотна N200 оснащен 32-битным двухъядерным процессором (FPGA+ARM) с рабочей частотой до 168 МГц и цифровым дисплеем.
• В приводе двигателя используется FPGA (нет необходимости во внешней коммутации конденсаторов и замене угольных щеток).
• Минимальное время реакции составляет 0,1 мс.
• Универсальный интерфейс датчика позволяет подключать одиночные/двойные фотоэлектрические датчики и ультразвуковые датчики.
• Металлический корпус обеспечивает надежную защиту от помех.
• Не требует обслуживания, высокая надежность, безопасность и отсутствие искр при коммутации.
Принцип работы:
Контроллер получает данные от датчиков положения, анализирует смещение кромки или центра полотна и формирует управляющие сигналы для исполнительных механизмов. Это позволяет поддерживать идеальную траекторию движения материала даже на высоких скоростях.
Почему стоит выбрать контроллер направления полотна N200
Контроллер направления полотна N200 специально разработан для отслеживания кромки материала. Он идеально подходит для автоматического управления перемоткой, размоткой, промежуточным направлением и другими функциями. N200 использует ультразвуковые или фотоэлектрические датчики для обнаружения сигналов, расчета отклонения материала и управления шаговым двигателем для коррекции смещения. Благодаря управлению без вычислений, он поддерживает аналоговое количественное регулирование натяжения и режим расчета конусности натяжения в разомкнутом контуре.
Параметры контроллера направляющей ленты N200
| Рабочее напряжение | Номинальное значение | 24 В постоянного тока |
| Диапазон номиналов | ±1% | |
| Потребление электроэнергии | 3-4 А | |
| Температура окружающей среды | 0-40 ℃ (без конденсации) | |

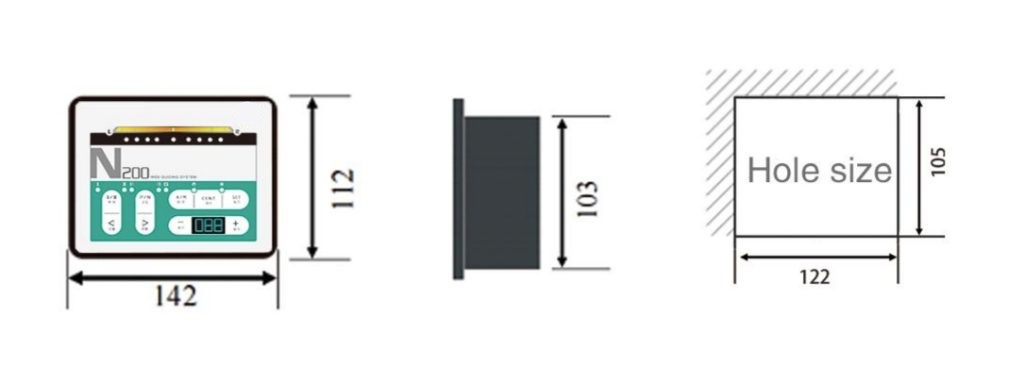

| Размеры | Корпус | 142x112x68 мм |
| Размер отверстия | 122x105 мм | |
| Интерфейс электрического датчика | Электрический глаз с кромкой | 2xM6 электроусилителя |
| Электрический глаз с линейной резьбой | 1xM6 электроусилитель | |
| Интерфейс привода | Обмен данными | φ16 |
| 7-жильный | ||
| Степень защиты | IP54 | |
| Вес | 0,64 кг |
Области применения:
Оборудование эффективно используется в полиграфии, производстве упаковки, обработке пленок и текстильных материалах. Система особенно востребована в процессах, где критически важна точная юстировка полотна.
Контроллер направления полпотна N200 обеспечивает стабильность технологического процесса, снижает количество обрывов материала и минимизирует производственные потери. Это решение позволяет повысить качество продукции и оптимизировать затраты на производство.
