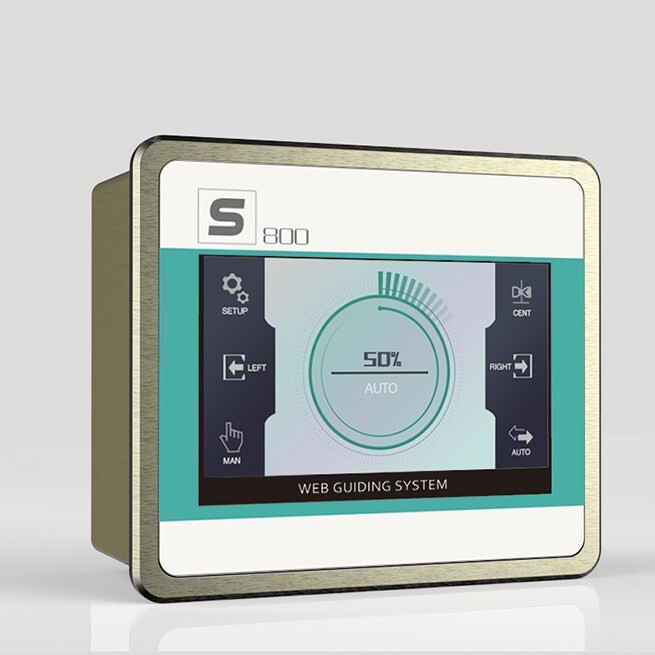

Контроллер направления полотна S800
Контроллер направления полотна S800 — высокопроизводительный сервоконтроллер направления полотна с сенсорным экраном. Специально разработанный для отслеживания кромок и линий материала, он превосходно справляется с автоматическим управлением перемоткой, размоткой и центрированием материала. Обнаружив сигналы от ультразвуковых, инфракрасных или ПЗС-датчиков, контроллер быстро рассчитывает смещение материала. Затем он точно корректирует смещение материала, управляя серводвигателем и используя обратную связь энкодера для согласования с расчетными результатами.
Контроллер направления полотна S800
• Центральный процессор оснащен четырехъядерным процессором Samsung Cortex-A9 (Южная Корея) с рабочей частотой до 1,2 ГГц.
• 16-битный импортный высокоточный АЦП с частотой дискретизации 1 мкс обеспечивает более стабильный сигнал датчика.
• Полностью сенсорный экран производства южнокорейской компании Samsung с поддержкой нескольких языков.
• Система управления использует новейший американский алгоритм нечеткого ПИД-регулирования, который автоматически адаптируется к оптимальным параметрам для любого материала.
• Нечеткое распознавание с системой свободной регулировки баланса.
• Динамическая система распознавания рулонных материалов, имитирующая человеческий глаз.
• Возможность подключения к одинарным/двойным ультразвуковым датчикам, фотоэлектрическим датчикам и ПЗС-матрицам.
• Корпус из титанового сплава обеспечивает высокую прочность, коррозионную стойкость и помехоустойчивость.
• Электронная коммутация не требует обслуживания и отличается повышенной безопасностью и отсутствием искр.
Параметры контроллера S800 направления полотна
| Рабочее напряжение | Номинальное значение | 24 В постоянного тока |
| Потребление электроэнергии | 4-8 А | |
| Температура окружающей среды | 0-50 ℃ (без конденсации) | |

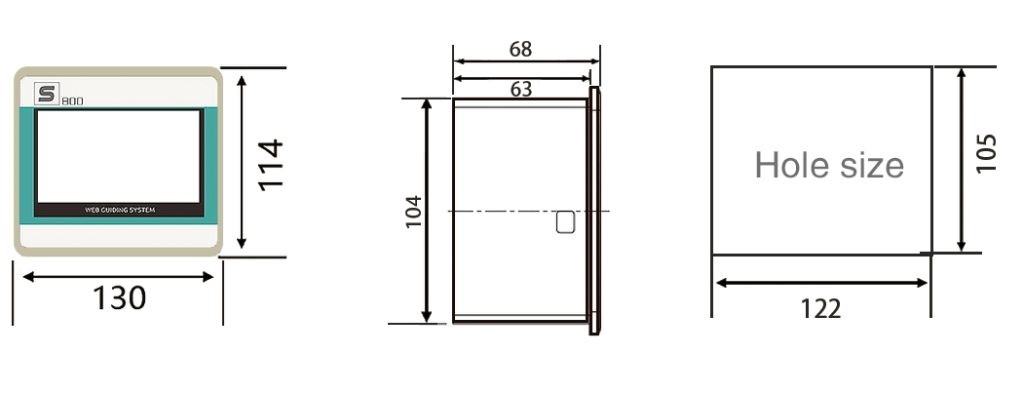

| Размеры | Корпус | 130x114x68 мм |
| Размер отверстия | 122x105 мм | |
| Интерфейс электрического датчика | Электрический глаз с кромкой | 2xM6 электроусилителя |
| Электрический глаз с линейной резьбой | 1xM8 электроусилитель | |
| Интерфейс привода | Обмен данными | φ16 |
|
4-ядерный, 6-ядерный |
||
| Степень защиты | IP54 | |
| Вес | 0,79 кг |
Контроллер направления полотна S800 — это инвестиция в стабильность и качество вашего производства. Его внедрение позволяет снизить количество брака, сократить затраты на переналадку и повысить общую эффективность технологических процессов.
