Регистр контроль, автомат поперечного/продольного совмещения AlReg-08
Система предназначена для контроля и поддержания в автоматическом режиме продольного совмещения оттисков печатных секций машины ПОГ2-84Б. Система имеет гибкий алгоритм работы, легко адаптируется к печатным машинам различных типов и производителей.
- Увеличение производительности печатной машины
за счет возможности работы при большей скорости
- Снижение количества брака из-за не совмещения цветов
- Позволяет производить дополнительную обработку
после печати - “печать и высечка” по метке
- Установка дополнительный секций in-line на базе серво систем

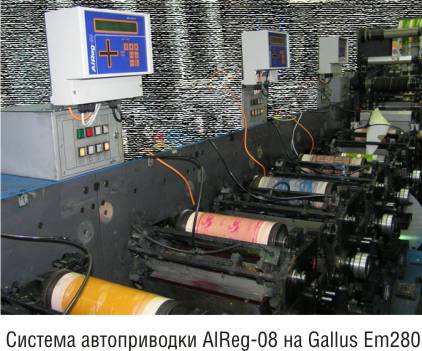

Система регистр контроля AlReg-08
Принцип работы: в дизайн каждого цвета закладывается специальная метка установленного образца. После каждой печатной секции устанавливаются оптические датчики цвета, считывающие положение метки, отпечатанной данной секцией, относительно базовой метки/кода. Информацию от датчиков собирает блок управления. Вычисляются пропорциональные величины управляющих сигналов для каждой секции. Затем этот сигнал подается на привод печатной секции.
Состав системы регистр контроль AlReg-08:
Для каждой секции устанавливаются:
- Оптический датчик цвета
- Направляющая, крепежные элементы для поперечного смещения датчика.

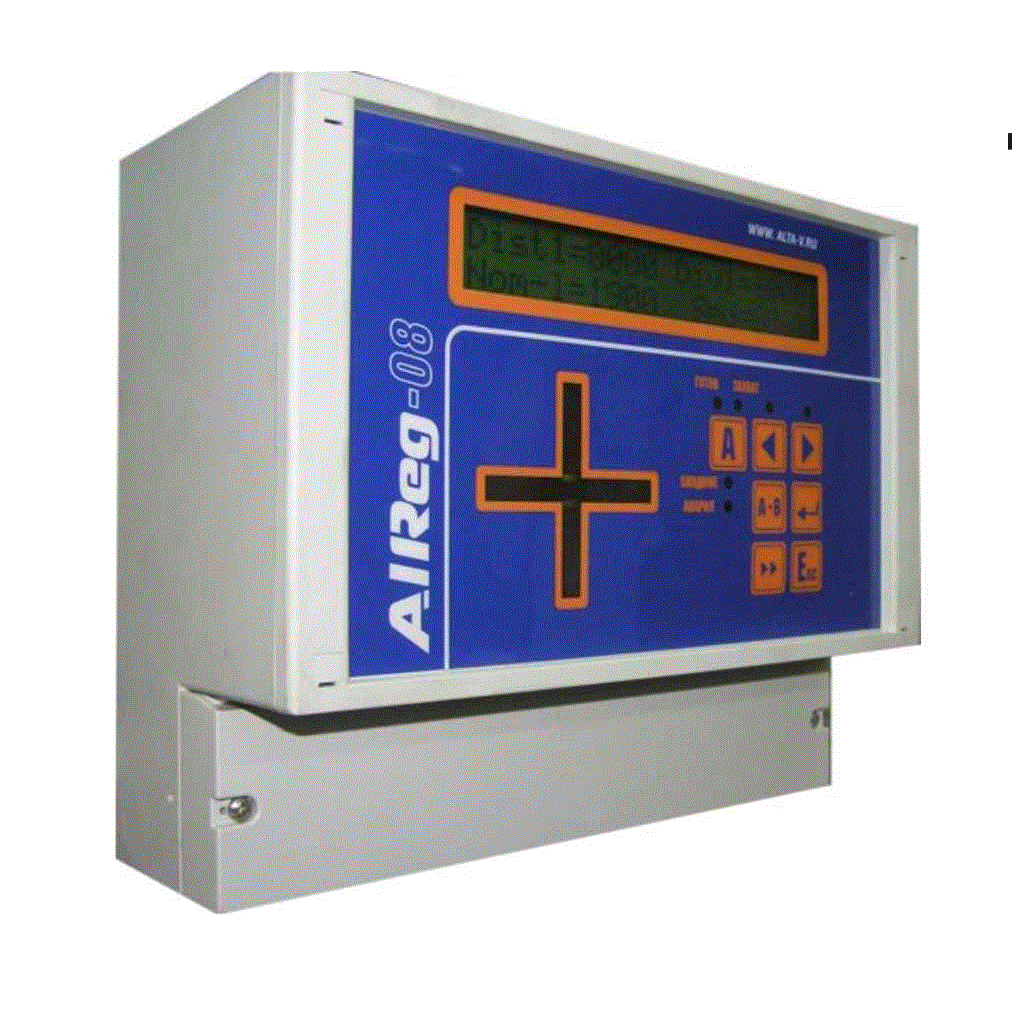

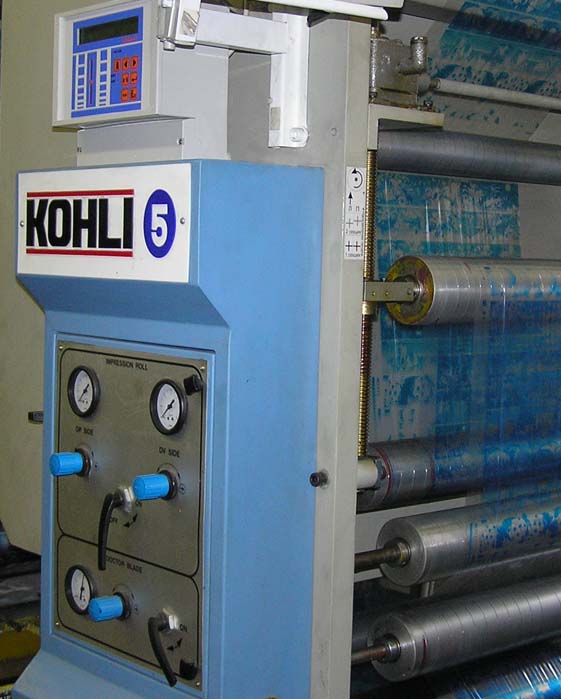

- Блок управления и индикации положения метки секции
- Плата согласования с контроллером печатной машины, для управления уже установленными моторами-редукторами на печатных секциях
Информация с блоков каждой секции поступает и обрабатывается в центральном блоке.
Центральный блок имеет порт обмена данными с рабочей станцией на базе ПК для более удобного управления и отображения информации (Опция).
Характеристики система регистр контроль AlReg-08:
Разрешающая способность________ 0,01 мм
Скорость печати_________________5..400 м/мин
Максимальный уход метки
перед измерением ее положения___+/- 10 мм
Скорость реакции обработки______~ 2 мм/сек
Максимальное количество датчиков и исполнительных механизмов _9
Вся информация по измеренным отклонениям от номинальных
значений положения меток печатных секций, а так же величины
регулировки сохраняются в специальном файле. Информация
из этого файла может быть представлена в виде графика, который
дает возможность проверить качество совмещения на всем протяжении печати данного тиража, а так же отражение работы системы автоприводки.
Для экономии материала на приводку машины предусмотрена
предварительная настройка регистра после короткого пуска машины.
Для удобства предусмотрено подключение к системе видеоконтроля
AlVk - 7000, вывод изображения на второй монитор.
