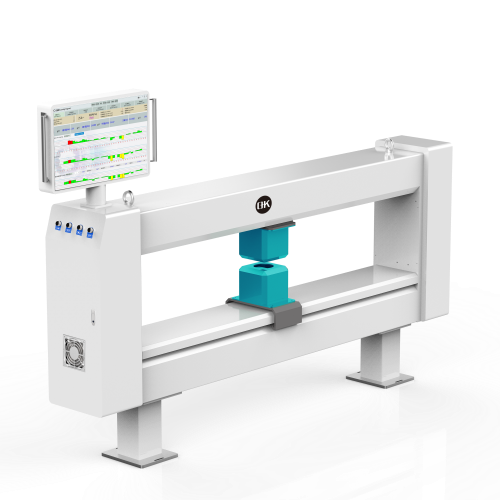

Рентген система измерения толщины XCH-6000
Система измерения толщины XCH-6000 — это система для измерения толщины в реальном времени непосредственно на производственной линии. Она использует рентгеновскую технологию для бесконтактного контроля, что позволяет непрерывно отслеживать толщину материала и оперативно регулировать параметры производства. Внутренняя система управления и анализа данных обеспечивает просмотр и анализ архивных данных, что удобно для контроля качества продукции.
Рентген система измерения толщины XCH-6000
• Контроль толщины материала в процессе производства
• Сигнализация превышения верхнего и нижнего пределов
• Просмотр и анализ архивных данных
Система автоматически сканирует движущееся полотно и фиксирует толщину в каждой точке измерения. Полученные данные используются для построения графика и сравнения с заданными допусками.
Система безконтактным способом определяет толщину в каждой точке измерения посредством электрической направляющей с датчиком толщины, формирует кривую, может устанавливать сигнализацию верхнего и нижнего пределов, а также осуществляет контроль зазора валков, пересечения валков и степени изгиба валков посредством обмена данными с главным компьютером каландрирования. Внутренняя система управления и анализа данных обеспечивает просмотр и анализ архивных данных, что удобно для контроля качества продукции.
Параметры производительности системы измерения толщины XCH-6000
| Скорость сканирования | 0–25 м/мин |
|
| Точность позиционирования при сканировании | 0,1 мкм | |
| Точность синхронизации верхнего и нижнего датчиков | 0,1 мкм | |
| Единица измерения | г/м², мг/м²,мкм, мм | |
| Температура окружающей среды | 0–60 °C | |
| Влажность окружающей среды | ≤95% (без конденсации) | |
| Общая мощность машины | 2000 Вт | |
| Расстояние между датчиками | 18 мм | |
| Ширина измерения | 0–10 м | |
| Точность повторного измерения | 0,1–0,15 мкм |
Основная задача системы измерения толщины XCH-6000 — обеспечить стабильное качество продукции и эффективность производства.
- Непрерывный контроль в реальном времени: Система мгновенно обнаруживает отклонения толщины от нормы, позволяя оперативно вмешаться в процесс и минимизировать выпуск брака.
- Автоматизация и управление качеством: Она может обмениваться данными с основным оборудованием для автоматической регулировки зазоров валков, их перекоса или степени изгиба.
- Анализ и архивирование данных: Встроенная система управления и анализа данных хранит историю измерений, что удобно для анализа качества и отслеживания параметров партий продукции.
Внедрение системы измерения толщины XCH-6000 позволяет перейти от выборочного контроля к полному и автоматическому, что значительно снижает расход материалов и гарантирует стабильное качество продукции.
